Dadansoddiad Cynhwysfawr o Ddur Strwythurol Alloy Isel-: Perfformiad a Chymwysiadau Q355C, Q355D. Q355E, Q390B, S355J0, S235JR, S275JR, S355JR, a Chyfwerthoedd Byd-eang

Isel-Alloy Uchel-Cryfder Dur Strwythurol (HSLA) yn cyfeirio at ddur strwythurol aloi gyda chyfanswm cynnwys aloi o lai na 5%. Gyda chynnwys carbon tebyg i ddur ysgafn, mae'r graddau hyn yn dibynnu ar symiau hybrin o elfennau aloi (fel Manganîs, Silicon, Vanadium, a Niobium) i wella cryfder, gwella caledwch, a sicrhau weldadwyedd rhagorol.

I. Graddau Craidd ac Ystodau Manyleb

Yn ôl safonau byd-eang prif ffrwd, mae'r graddau cynrychioliadol ar gyfer dur HSLA yn cynnwys:

Tsieina (GB): Q355C, Q355D, Q355E, Q390B

Ewrop (EN):S235JR, S275JR, S355JR, S355J0

Manylebau Trwch:Ar gael yn gyffredin o 2.0mm i 25.0mm (a hyd at 300mm ar gyfer platiau trwm).

II. Manylebau Technegol a Data Perfformiad

1. Cymhariaeth Priodweddau Mecanyddol Sylfaenol

Mae'r tabl canlynol yn amlinellu perfformiad mecanyddol graddau prif ffrwd o dan amodau safonol:

2. Cyfansoddiad Cemegol Manwl (EN 10025-2)

(Uned: Ffracsiwn Màs %, Gwerthoedd uchaf oni bai bod ystod wedi'i nodi)

II. Confensiynau Enwi a Symboleg

Cymryd y radd EwropeaiddS355J2+Nfel enghraifft:

S:Yn dynodiDur Strwythurol.

355:Yn dynodi Cryfder Cynnyrch lleiaf o 355 MPa.

J2:Yn dangos egni effaith lleiaf o 27 Joule a brofwyd yn-20 gradd.

+N:Yn dynodi yWedi'i normaleiddio(neu Normalizing Rolled) amod cyflwyno.

IV. Safonau Byd-eang a Dadansoddi Graddau

1. Safon Tsieina (GB)

Mae'r dynodiadau'n canolbwyntio ar Yield Strength (Q) ac yna ôl-ddodiaid ansawdd a phroses.

Cyfres Q355:Y dur HSLA a ddefnyddir fwyaf eang gydag eiddo cynhwysfawr rhagorol. Gradd B (Effaith ar 0 gradd) a Gradd C (Effaith ar −20 gradd) sydd fwyaf cyffredin.

Cyfres Q235:Dur strwythurol carbon clasurol. Cryfder is ond plastigrwydd uchel a weldadwyedd; yn ddelfrydol ar gyfer strwythurau nad ydynt yn destun llwythi deinamig.

Dur Arbenigedd:Mae ôl-ddodiaid yn dynodi defnydd penodol, e.e.Q355R(Dur Llestr Pwysedd),Q355q(Bridge Steel).

2. Safon Ewropeaidd (EN)

System drylwyr yn diffinio amodau gwasanaeth trwy ôl-ddodiaid.

S355J2:Yn gofyn am gadernid effaith 20 gradd.

S355J0:Angen caledwch effaith 0 gradd.

S355K2:Yn gofyn am gadernid effaith −20 gradd gyda gofynion ynni uwch.

S355NL:Dur wedi'i rolio neu ddur wedi'i normaleiddio ar gyfer gwasanaeth tymheredd isel, sy'n gofyn am wydnwch effaith −50 gradd.

Cyfres S355:Yn aml yn cael ei ystyried yn "iaith gyffredinol" y farchnad ddur fyd-eang, wedi'i halinio agosaf â Q355 Tsieina.

3. Safon Americanaidd (ASTM)

Yn canolbwyntio ar berfformiad diwedd{0}}defnydd y deunydd.

ASTM A992:Y prif ddeunydd ar gyfer siapiau adeileddol (I-trawstiau / fflansau eang), sy'n cyfuno cryfder, weldadwyedd a hydwythedd.

ASTM A572 Gradd 50:Dur HSLA gydag isafswm cynnyrch o 50 ksi (≈345 MPa), a ddefnyddir yn eang ar gyfer pontydd ac adeiladau dyletswydd trwm.

4. Safon Japaneaidd (JIS)

Mae graddau'n adlewyrchu'n uniongyrchol y dull cymhwyso a phrosesu arfaethedig.

Cyfres SS (Strwythurol Cyffredinol):ee, SS400. Yn canolbwyntio ar gryfder tynnol; gyffredin mewn adeiladau a phontydd.

Cyfres SM (Weldio Strwythurol):ee, SM490. Wedi'i optimeiddio'n benodol ar gyfer weldadwyedd a chryfder.

SPHC:Llen ddur poeth wedi'i rolio a stribed at ddefnydd cyffredinol (nad yw'n-strwythurol).

V. Tabl Cyfwerth Byd-eang (Platiau Canolig a Thrwm)

Mae'r tabl canlynol yn cymharu graddau cyffredin ar draws safonau rhyngwladol ar gyfer cymwysiadau tebyg a lefelau cryfder.

Nodyn: Mae'r tabl hwn ar gyfer cyfeirio yn unig. Dylech bob amser ymgynghori â dogfennau gwreiddiol safonol am fanylion cemegol a mecanyddol penodol.

VI. Dosbarthiadau Arwyneb a Graddau Ansawdd

Mae ansawdd wyneb yn cael ei gategoreiddio i'r dosbarthiadau canlynol:

Dosbarth FA (Arwyneb Cyffredin):

Arwyneb wedi'i biclo ag asid:Yn caniatáu mân ddiffygion lleol megis pyllau, pantiau, a chrafiadau, ar yr amod nad yw eu dyfnder yn fwy na hanner y goddefiant trwch a bod y trwch lleiaf a ganiateir yn cael ei gynnal.

Dosbarth FB (Arwyneb Eithaf Uchel):

Arwyneb wedi'i biclo ag asid:Caniatáu diffygion lleol nad ydynt yn effeithioffurfioldeb, megis crafiadau bach, indentations bach, pyllau bach, marciau rholio, ac amrywiadau lliw.

VIII. Canllawiau ar gyfer Dethol ac Amnewid Deunyddiau

Mae amnewid deunyddiau yn dasg beirianneg drylwyr. Dilynwch yr egwyddorion hyn bob amser:

• Dilynwch y Manylebau Dylunio:Glynu'n gaeth at y safonau deunydd a'r graddau a nodir yn y lluniadau prosiect a'r llyfrau manyleb.
• Yr Egwyddor "Uchel-i-Isel":Peidiwch â rhoi yn ei le yn seiliedig ar Yield Strength yn unig. Gwerthuso cyfansoddiad cemegol, caledwch effaith, weldadwyedd, a thymheredd gwasanaeth. Er enghraifft, wrth ddefnyddio S355J2 i ddisodli Q355B, sicrhewch fod y caledwch effaith −20 gradd yn bodloni'r gofynion.

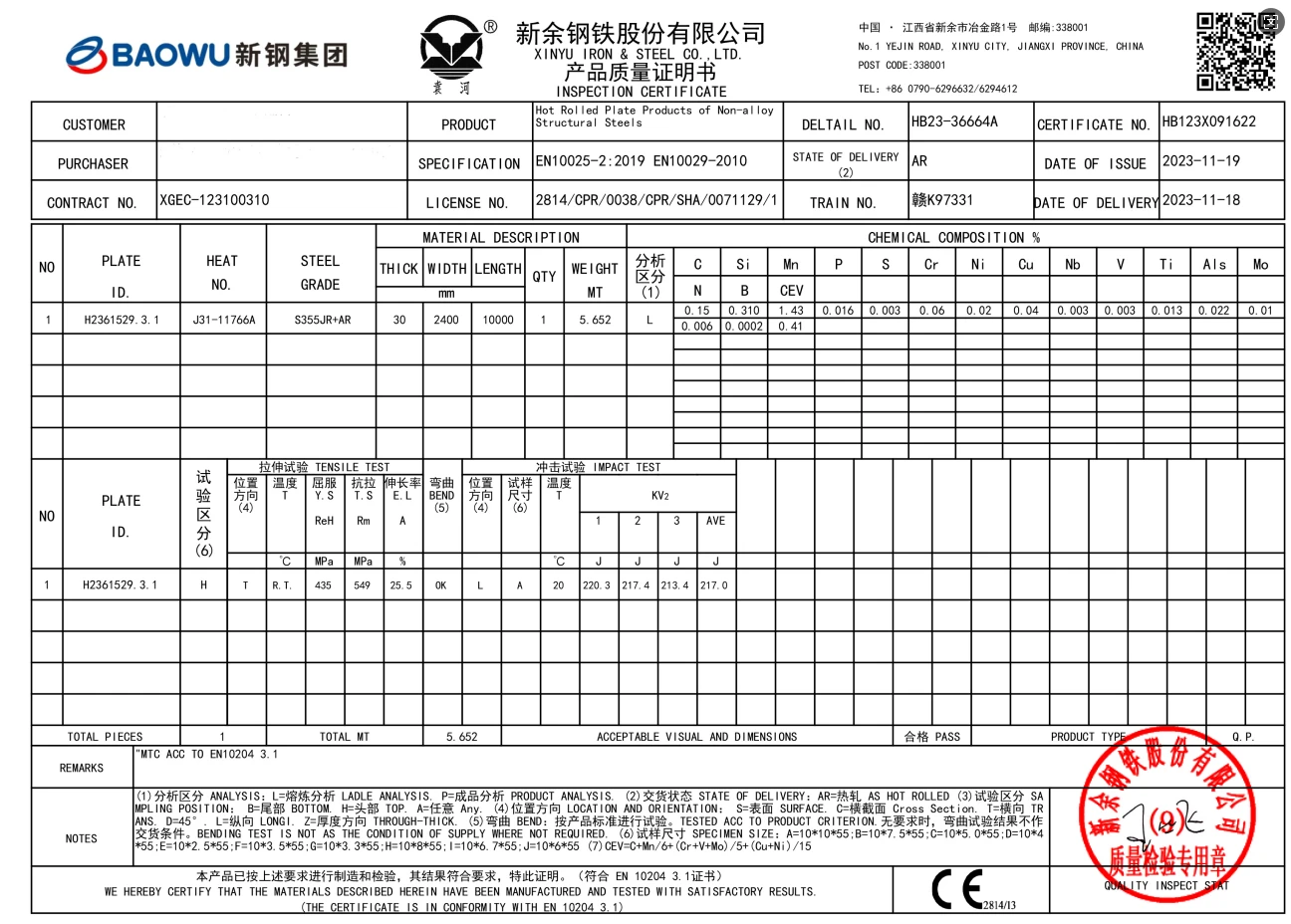

• Ardystio a Chydymffurfiaeth:Rhaid i brosiectau allforio gael tystysgrifau prawf melin (MTC) neu ardystiadau trydydd parti (Marc CE, ardystiadau ASTM) sy'n cydymffurfio â safonau'r wlad gyrchfan.
• Ymgynghorwch â Gweithwyr Proffesiynol:Ymgynghorwch bob amser â pheirianwyr strwythurol neu arbenigwyr deunydd wrth berfformio amnewidiadau deunydd hanfodol.

Crynodeb o Nodweddion:Mae dur adeileddol isel-yn cynnig cydbwysedd rhagorol o berfformiad mecanyddol, weldadwyedd, caledwch ac elongation. Mae'n addasadwy'n eang ar gyfer strwythurau dur, gweithgynhyrchu pibellau, peiriannau adeiladu, rheiliau gwarchod priffyrdd, pontydd, adeiladu llongau, a chydrannau strwythurol modurol.

A yw S235JR yn cyfateb i A36?

Mae'r ddau yn ddur ysgafn gyda chynnwys carbon isel, gan gynnig weldadwyedd a ffurfadwyedd da. Yn wir,AWS D1. Mae 1 (Cymdeithas Weldio America) yn caniatáu S235JR yn gyfwerth ag A36 at ddibenion weldio, ac maent yn cael eu cyfnewid yn aml mewn prosiectau rhyngwladol.

Beth yw'r gwahaniaeth rhwng S235JR a S355JR?

Cryfder Cynnyrch:Mae gan S235JR gryfder cynnyrch enwol o 235 MPa, tra bod S355JR yn cynnig cryfder cynnyrch uwch o 355 MPa. Mae'r cynnydd hwn o 50% mewn cryfder cynnyrch yn golygu bod S355JR yn gallu gwrthsefyll llwythi mwy, gan ei wneud yn fwy addas ar gyfer cymwysiadau strwythurol straen uchel.

Beth yw'r gwahaniaeth rhwng S235JR a S275JR?

Defnyddir S235JR mewn cymwysiadau llai heriol, megis adeiladu cyffredinol, strwythurau ysgafn, a chydrannau lle mae cryfder is yn ddigonol (ee, trawstiau, colofnau a fframiau). Mae S275JR yn cael ei ffafrio ar gyfer ceisiadau sydd angen cryfder uwch, megis cydrannau strwythurol trymach, pontydd, neu rannau peiriannau.

Beth yw'r gwahaniaeth rhwng deunydd DC01 a S235JR?

Beth yw'r gwahaniaeth rhwng KGW DC01 a WGW S235JR?Mae KGW DC01 wedi'i rolio'n oer gydag arwyneb llyfnach a goddefiannau tynnach; Mae WGW S235JR yn boeth-ac fel arfer mae ganddo orffeniad mwy garw.

Beth mae S235JR yn cyfateb iddo?
